El ruido «hum» en tus pastillas, ¿qué es y cómo eliminarlo?

El ruido «hum» en tus pastillas, ¿qué es y cómo eliminarlo?

¿Qué es el hum o ruido eléctrico en tu guitarra?

El “Hum” es ese ruido constante que a veces emiten las guitarras eléctricas, especialmente cuando el amplificador está en modo de ganancia alta (hig gain).

Vamos a profundizar en el fenómeno del ruido conocido como «hum» en las guitarras eléctricas y las alternativas para combatirlo. El hum es un zumbido no deseado generado por interferencias electromagnéticas (EMI) y campos de radiofrecuencia (RF) que las pastillas de la guitarra, actuando como pequeñas antenas, captan de diversas fuentes, como electrodomésticos, dispositivos electrónicos y líneas eléctricas. Este ruido puede afectar negativamente la calidad del sonido y la experiencia de tocar la guitarra.

El ruido «Hum» está generalmente asociado a frecuencias específicas relacionadas con la frecuencia de la red eléctrica del país en el que te encuentras. En la mayoría de los países, incluidos los de América y Asia, la frecuencia de la red eléctrica es de 60 Hz. En cambio, en Europa, África, Australia y algunas partes de Asia, la frecuencia de la red eléctrica es de 50 Hz.

El «hum» en las guitarras eléctricas suele manifestarse principalmente en estas frecuencias base (50 Hz o 60 Hz) y en sus armónicos, que son múltiplos enteros de la frecuencia base (por ejemplo, 100 Hz, 120 Hz, 150 Hz, 180 Hz, etc.). Estas frecuencias y sus armónicos pueden combinarse e interactuar, creando un zumbido característico que es molesto para el músico y puede afectar la calidad del sonido.

¿Cómo solucionar el problema del hum?

A continuación, exploraremos diferentes soluciones para reducir o eliminar el hum en guitarras eléctricas:

Pastillas humbuckers

Las pastillas humbucker, también llamadas pastillas de doble bobina, están diseñadas para eliminar el hum, es decir, el ruido no deseado causado por interferencias electromagnéticas. Lo logran utilizando dos bobinas dispuestas una al lado de la otra, pero con polaridades magnéticas y conexiones eléctricas opuestas.

Cada una de las bobinas individuales en una pastilla humbucker funciona como una pastilla de bobina simple, capturando tanto la vibración de las cuerdas como las interferencias electromagnéticas. Sin embargo, al conectarlas en serie, las señales de ruido recogidas por ambas bobinas se invierten debido a la polaridad y las conexiones eléctricas opuestas. De esta manera, las interferencias electromagnéticas se cancelan mutuamente en un proceso llamado cancelación de ruido o cancelación de fase, mientras que la señal de la vibración de las cuerdas, que es común a ambas bobinas, se suma y se refuerza.

Cancelación de ondas en pastillas humbucker En este gráfico, podemos observar dos ondas senoidales con la misma frecuencia y amplitud, pero con una diferencia de fase de 180 grados, que representan las señales recogidas por las dos bobinas en una pastilla humbucker. Al sumarse, estas ondas se cancelan mutuamente, resultando en una línea plana que indica la eliminación del ruido no deseado o hum. Este proceso de cancelación de ruido es lo que permite que las pastillas humbucker ofrezcan un sonido limpio y libre de interferencias electromagnéticas.

La cancelación de ondas armónicas fuera de fase sucede cuando dos ondas, que tienen la misma frecuencia y amplitud pero con una diferencia de 180 grados en fase, se encuentran e interactúan. Esta diferencia de fase provoca que los picos de una onda coincidan con los valles de la otra, lo que lleva a que ambas ondas se neutralicen en un proceso conocido como interferencia destructiva. Dicho de otro modo, cuando las ondas armónicas fuera de fase se combinan, su efecto combinado en el sonido es prácticamente nulo o muy reducido, lo que resulta en la atenuación o cancelación de la frecuencia específica involucrada en el proceso.

Este diseño ingenioso permite que las pastillas humbuckers reduzcan notablemente el ruido no deseado sin sacrificar la calidad del sonido de la guitarra. Por eso, las pastillas humbuckers son una opción popular para los guitarristas que buscan un sonido más limpio y libre de ruido.

Pastillas Single Coil Noiseless

Fender ha conseguido una buena combinación de tono «clàssico single coil» con reducción de hum en su set para stratocaster

Las pastillas Single Coil Noiseless son un tipo especial de pastilla para guitarra eléctrica que busca combinar lo mejor de dos mundos: el tono brillante y claro de las tradicionales pastillas de bobina simple y la cancelación de ruido que ofrecen las pastillas humbucker.

De esta manera, se consigue un sonido limpio y nítido, sin la presencia del molesto «hum» que acompaña a las pastillas de bobina simple clásicas.

Existen diversos enfoques para lograr la reducción del ruido en estas pastillas. Algunas de ellas emplean una segunda bobina de menor tamaño o una lámina metálica apantallada que captura el ruido electromagnético y lo anula mediante la suma de las señales en fase opuesta, de forma similar a cómo funcionan las pastillas humbucker. Por otro lado, hay versiones de pastillas Noiseless que recurren a tecnologías más avanzadas, como sistemas de apantallamiento activo o componentes electrónicos adicionales que se encargan de filtrar y eliminar el ruido no deseado.

Las pastillas Single Coil Noiseless se han vuelto populares en guitarras eléctricas de diferentes fabricantes, incluyendo modelos icónicos de Fender, como la Stratocaster y la Telecaster. En estas guitarras, se busca mantener el característico y distintivo tono de las pastillas de bobina simple, pero con una sonoridad más limpia y sin interferencias.

Otras técnicas para reducir el hum.

Apantallamiento de la guitarra: El apantallamiento implica cubrir las cavidades internas del instrumento con un material conductor, como láminas de cobre, para bloquear la entrada de EMI y RF. Este proceso ayuda a proteger la electrónica de la guitarra y reduce significativamente el hum.

  1. Cables de alta calidad: Utilizar cables de buena calidad con blindaje adecuado puede disminuir las interferencias captadas por los cables y reducir el hum en la señal de la guitarra.
  2. Ubicación del guitarrista: Evitar ubicarse cerca de fuentes de interferencia, como transformadores eléctricos, luces fluorescentes o dispositivos electrónicos, también puede contribuir a reducir el hum.

En resumen, aunque el hum puede ser molesto, existen diversas soluciones para combatirlo y mejorar la calidad del sonido de la guitarra eléctrica. Cada guitarrista debe evaluar y probar las opciones disponibles para encontrar la que mejor se adapte a sus necesidades y preferencias sonoras.

La cuerda que era imposible de quintar/octavar

La cuerda que era imposible de quintar/octavar



En más de una ocasión un cliente me ha planteado el siguiente problema:

Hay una cuerda que no es posible octavar correctamente.

Quintar u octavar, es hacer que la guitarra entone correctamente cada nota en cada traste correspondiente. Para ello es necesario que los trastes estén bien colocados en su sitio según la escala , que el puente o la silleta esté bien compensado, y en definitiva la prueba es comprobar que la cuerda dé en el traste 12 una octava exacta más aguda que la cuerda al aire.

Podemos saber si una guitarra octava/quinta correctamente sin usar un afinador, simplemente tocando el armónico encima del traste 12. Si cada cuerda da el armónico encima del traste 12, la cuerda está bien quintada.

Peeeero…

¿Es posible que una cuerda de el armónico encima del traste 12 pero no quinte/octave/entone correctamente?

Este es el dilema que se nos plantea. La respuesta es SI. La causa es … habitual:

!La cuerda está sucia!

!Nuestras manos están sucias y nuestro sudor es un agente corrosivo! Y al tocar ensuciamos las cuerdas. En cuerdas gruesas, como una cuerda E de 0.046 » eso no es un problema. Pero en una cuerda de 0.009, la guarrería que se va acumulando altera la forma de vibrar de la cuerda y hace que sea imposible entonar correctamente la cuerda.

Además las cuerdas sucias y oxidadas van a afectar a los trastes de nuestros instrumento. Una cuerda nueva y brillante casi no roza con el traste al ser pulsada o en un arrastre (bending). Pero una cuerda oxidada va a mellar muy deprisa los trastes del instrumento, afectando a la entonación, pudiendo provocar trasteo (feet buzz) y a la larga va a requerir un recoronado de los trastes o su reemplazo total.

Así pues, mantened limpias vuestras cuerdas, por el bien de vuestro sonido y afinación, de vuestros dedos y vuestro instrumento.

Os dejo un ejemplo en video en el que cuento este caso en una Fender Stratocaster Relic que llegó ayer al taller.







Cableado estándar de la Fender Telecaster – Esquemas y solución de problemas

Cableado estándar de la Fender Telecaster – Esquemas y solución de problemas

La Fender Telecaster fue la primera guitarra eléctrica de producción en serie. Tiene un cableado (wiring) sencillo con un pote de volumen y uno de tono. si quieres hacer tus pinitos cableando tus instrumentos seguramente deberias empezar por una Tele.

Internet está lleno de esquemas y diagramas que reproducen el esquema de cableado estándar de la Telecaster. En este articulo, además de aportar dos diagramas – cada uno con un tipo de switch distinto-, queremos analizar este esquema. Comprendiendo bien que hace cada uno de los componentes y las conexiones, podemos resolver problemas e inventar modificaciones. Vamos a ello.

Esquema del cableado (wiring) estándar de la Fender Telecaster ( switch Fender 3 posiciones)

Esquema del cableado (wiring) estándar de la Fender Telecaster ( switch en linea)

Podemos ver en el esquema que las pastillas conectan su señal (cable blanco y amarillo) al Selector. El selector (switch) determina qué pastilla o pastillas se conectan a cada circuito. Saliendo del selector hay dos circuitos : Uno  (en rojo) que lleva la señal al jack de salida pasando por el pote de volumen. Y un circuito de tono (en verde) que filtra frecuencias agudas hacia tierra. Las conexiones a tierra (siempre en negro y simbolizadas por las cuatro lineas negras formando un triangulo) se conectan entre ellas y deben también conectarse al puente.

Veamos con un poco de detalle los componentes que nos encontramos:

Las pastillas.

Las pastillas single-coil tienen un diseño bastante sencillo. un imán o imanes, una bobina de hilo de cobre y una base para evitar que la bobina se mueva o se). Básicamente, el imán (o los imanes) «proyecta» un campo magnético, las cuerdas de metal «perturban» ese campo y, como resultado, la bobina induce una pequeña corriente.

La fuerza de la corriente inducida depende de varias cosas, incluida la fuerza del campo magnético (medido en Gauss), el grosor del cable del que está hecha la bobina (es decir, el calibre del cable) y la longitud de todo el cable. Una de las medidas que nos suelen dar es la resistencia de la bobina normalmente entre 5 y 10 K Ohm.

De la bobina salen dos cables uno corresponde a la entrada a la bobina y el otro a la salida de la bobina. Normalmente la salida de la bobina se conecta a la señal de salida y la otra otro que va a tierra o masa. Aunque en cableados mas exóticos esto puede variar, por ejemplo para conectar 2 pastillas en serie o para cambiar pastillas de fase.

El Switch

El selector o switch es el componente electrónico que permite en la guitarra eléctrica seleccionar las pastillas que envían la señal al amplificador. En este articulo explicamos en detalle cual es el comportamiento de los dos tipos de switch que podemos encontrar en una Stratocaster: el switch clásico Fender y los switch modernos en línea.

A igual calidad de componentes prefiero un switch en línea porqué me parece más claro como está dispuesto. En cualquier caso el switch no afecta al tono de la guitarra, así que pon el que prefieras pero no compres el más barato que veas en aliexpress… No, no lo compres ahí … estás avisado.

Potenciómetros

El esquema usa un potenciómetro (pote) para el volumen y dos potes para el tono. El pote de volumen debe ser de Audio o Logaritmico. Los potes de tono pueden ser de Audio (logarítmicos) o Lineales. La mayoría de las guitarras usan potes de Audio para todo, pero el pote lineal es más progresivo al girar. Es cuestión de gustos. Lo que tienes que tener claro es que girados al máximo tanto LOG como LIN van a sonar exactamente igual.

Es importante usar potenciómetros de la misma resistencia. Tradicionalmente se usan potes de 250K Ohm, pero con pastillas con mucha salida a veces se montan de 500 K Ohm. La idea es que a cuanta más resistencia tengan los potes más aguda va a sonar la guitarra, hay gente que monta potes de 1K Ohm para que suene bien estridente o para compensar pastillas con poca pegada en los agudos.

En este articulo hablamos más de potes y cómo usarlos.

El condensador.

El condensador colocado en paralelo entre la señal y la tierra (o masa) va a permitir que se filtren únicamente las frecuencias altas, por eso se usa en el circuito de tono. Originalmente las Stratos llevaban un condensador de .047 µF. Pero en las Stratos modernas se suele usar mas el de .022 µF, menos grave. Es cuestión de gustos.

Encontrareis debates acerca de cual es el mejor material para el condensador. Personalmente uso Orange Drop porqué quedan chulos y suenan bien.

El Jack de salida.

El Jack de salida es la última pieza del conjunto. La señal se conecta a la patita exterior y la masa a la patita interior.

La tierra o masa.

La tierra o masa en el circuito se debe conectar al puente, de forma que el guitarrista al tocar el puente o las cuerdas va a hacer de tierra. Todas las conexiones del circuito que van a tierra deben estar conectadas entre si. Pero hay que tener cuidado que no se formen bucles en el circuito de tierra, porqué puede dar lugar a ruidos parasitarios… y ya sabemos que una Strato no necesita más de eso.

Si lo deseas puedes apantallar el interior de la guitarra con cinta adhesiva de aluminio o cobre, o pintura especial para ello. En cualquier caso no olvides conectar el apantallado al circuito de tierra, usa un tornillo pequeño para hacer la conexión.

¿Qué cables usar para cableado de guitarra eléctrica?

Recomiendo usar cables del calibre 22 (o 22 AWG American Wire Gauge), son cables de 0’64mm de diámetro y un área de 0’3mm². Usa cables de calidad, por ejemplo estos cables van muy  bien. Usa cables de distintos colores para identificar que cable va donde. Una vez empiezas a poner cables es fácil hacerse un lio. No uses cables baratos.

Herramientas de trabajo:

Como mínimo vas a necesitar un soldador, una base donde dejar el soldador con una esponja húmeda en la que ir limpiando la punta y estaño para soldar.

Es interesante disponer de alicates de pelar cables, y si tienes mala vista como yo, una lupa y un lugar de trabajo bien iluminado.

A no ser que tengas tres manos te va a ser muy útil una base de soldado con brazos flexibles. Es realmente útil para mantener a los puñeteros cables en su sitio.

Finalmente, un tester multímetro te va a permitir resolver problemas.

Buenas prácticas para soldar el cableado de la guitarra electrica.

La Strato es la guitarra más fácil para trabajar la electrónica porqué casi todo va soldado en el guardapuas (pickguard). Muchos proveedores venden guardapuas ya cableados, y sólo tienes que soldar la conexión de la masa al puente y la conexión al Jack de salida.

No obstante aquí tienes unos cuantos consejos:

Corta los cables de manera que tengas holgura para trabajar, pero que luego no sobre demasiado cable.

Pela la cantidad justa de cable, no quieres que sobre cable y se hagan cortocircuitos.

Haz un pequeño gancho con la punta pelada del cable, así podrás sujetar mejor el cable a los huecos de conexión del switch y potes.

No calientes el estaño directamente. Calienta siempre el componente y acerca el estaño a éste. Ten paciencia y usa mascarilla, no es bueno respirar los vapores del estaño. Espera a que el estaño se enfríe antes de dejar de sujetar el cable.

La parte trasera de los potenciómetros está recubierta de estaño, se funde ligeramente al calentarlo con el soldador y así puedes enganchar el cable o el condensador.

Cuidado al soldar los condensadores. El calor del soldador puede quemar el condensador. Para evitarlo usa una pinza de cocodrilo con punta metálica para que absorba parte del calor.

Primeras comprobaciones.

Para comprobar si la placa está bien soldada haz lo siguiente:

Conecta la placa al Jack y este a un amplificador ( a poco volumen… bueno, a tu gusto)

Prueba las pastillas:

Pon el selector en la posición 1. Volumen y Tonos a tope. Toca con la punta de un destornillador cada pastilla. Al tocar la pastilla del mástil debería sonar un “toc” fuerte y con cuerpo. Al tocar las otras dos pastillas es posible que suene un poco de estática, al conectarte con la masa, pero nada más. Repite la operación para cada posición del selector. Comprueba como cambia el sonido al operar volumen y tonos.

Resolución de problemas.

Problema: No suena nada. Es un problema frecuente, cuando conectas el Jack el amplificador se queda callado… no suena ni estática. La causa es clara: en algún lugar la señal se conecta al circuito de tierra ( o has soldado señal y tierra al revés).

Solución: Usa el multímetro para identificar en que parte se da la fuga a tierra. Debes usar la función CONTINUIDAD (CONT) en el multímetro. El aparato va a pitar cuando hay conectividad entre las varillas roja y negra.

Problema: el circuito no hace lo que se supone (suenan todas las pastillas a la vez, una pastilla no suena, el tono no va… )

Solución: Analiza el esquema del cableado, identifica que es lo que tendría que suceder (que partes tendrían que estar conectadas a que partes y a que partes no tendrían que estar conectadas) y prueba con el multímetro. Es muy pesado, pero es la única manera.

Para saber más, te pueden interesar las siguientes entradas:









Otras entradas sobre electrónica de la guitarra eléctrica

Conociendo el selector o switch de 5 posiciones de la Fender Stratocaster

Conociendo el selector o switch de 5 posiciones de la Fender Stratocaster

El selector o switch es el componente electrónico que permite en la guitarra eléctrica seleccionar las pastillas que envían la señal al amplificador. En su esencia un switch es un interruptor con varias posiciones que abre o cierra circuitos según lo hayamos cableado.

Podemos encontrar en internet, revistas y libros diagramas  que explican como cablear pastillas, potes y selectores. En estos diagramas vas a ver un dibujo del switch y sabrás que tienes que soldar este cable en esta patita y ese cable en esa patita. Sin que tengas ni idea de qué estás haciendo.

Pero si quieres ser capaz de crear tus propias modificaciones (o Mods) a tu guitarra, hacer reparaciones y apaños – que a veces toca – hay que entender que está haciendo exactamente el switch.

Cableado de la Fender Stratocaster. Esquemas y solución de problemas.

Cableado de la Fender Stratocaster. Esquemas y solución de problemas.

La Fender Stratocaster fue la primera guitarra eléctrica de producción en serie que incorporó tres pastillas. Originalmente la Strato venia con un Switch – selector- de 3 posiciones, pero pronto los guitarristas descubrieron que si bloqueaban la palanca del switch en las posiciones intermedias usando un palillo obtenían 2 sonidos adicionales, combinando la pastilla del medio con una de las otras dos.

Por ello Fender empezó a montar selectores de 5 posiciones, y adicionalmente se decidió invertir la polaridad de la pastilla del centro, de modo que al combinar esta pastilla con una de las otras dos se conseguía una especie de humbucker virtual.

Internet está lleno de esquemas y diagramas que reproducen el esquema de cableado de la Stratocaster. En este articulo, además de aportar dos diagramas – cada uno con un tipo de switch distinto-, queremos analizar este esquema. Comprendiendo bien que hace cada uno de los componentes y las conexiones, podemos resolver problemas e inventar modificaciones. Vamos a ello.

Esquema del cableado (wiring) estándar de la Fender Stratocaster ( switch Fender)

Esquema del cableado (wiring) estándar de la Fender Stratocaster ( switch en linea)

El cableado de la Strato tiene dos circuitos: Uno de volumen en rojo que lleva la señal al jack de salida. Y uno de tono en verde que filtra frecuencias agudas hacia tierra. El selector (switch) determina qué pastilla o pastillas se conectan a cada circuito.

Veamos con un poco de detalle los componentes que nos encontramos:

Las pastillas.

Las pastillas single-coil tienen un diseño bastante sencillo. un imán o imanes, una bobina de hilo de cobre y una base para evitar que la bobina se mueva o se). Básicamente, el imán (o los imanes) «proyecta» un campo magnético, las cuerdas de metal «perturban» ese campo y, como resultado, la bobina induce una pequeña corriente.

La fuerza de la corriente inducida depende de varias cosas, incluida la fuerza del campo magnético (medido en Gauss), el grosor del cable del que está hecha la bobina (es decir, el calibre del cable) y la longitud de todo el cable. Una de las medidas que nos suelen dar es la resistencia de la bobina normalmente entre 5 y 10 K Ohm.

De la bobina salen dos cables uno corresponde a la entrada a la bobina y el otro a la salida de la bobina. Normalmente la salida de la bobina se conecta a la señal de salida y la otra otro que va a tierra o masa. Aunque en cableados más exóticos esto puede variar, por ejemplo para conectar 2 pastillas en serie o para cambiar pastillas de fase.

En las pastillas single-coil de la Stratocaster el diseño usa 6 polos magnéticos, uno debajo de cada cuerda.

La única variante significativa que hay en las pastillas está en función de la orientación de los imanes (Norte arriba o Sur arriba). Conectando en paralelo (por ejemplo en las posiciones 2 y 4 de una Strato) tenemos dos pastillas desfasadas y como sucede en las humbuckers algunas frecuencias – como el indeseado HUM – se cancelan. Podemos saber fácilmente si dos pastillas tienen los imanes puestos igual o no: si los imanes se repelen están en la misma posición, si se atraen tienen polaridad inversa.

El Switch

El selector o switch es el componente electrónico que permite en la guitarra eléctrica seleccionar las pastillas que envían la señal al amplificador. En este articulo explicamos en detalle cual es el comportamiento de los dos tipos de switch que podemos encontrar en una Stratocaster: el switch clásico Fender y los switch modernos en línea.

A igual calidad de componentes prefiero un switch en línea porqué me parece más claro como está dispuesto. En cualquier caso el switch no afecta al tono de la guitarra, así que pon el que prefieras pero no compres el más barato que veas en aliexpress… No, no lo compres ahí … estás avisado.

Potenciómetros

El esquema usa un potenciómetro (pote) para el volumen y dos potes para el tono. El pote de volumen debe ser de Audio o Logaritmico. Los potes de tono pueden ser de Audio (logarítmicos) o Lineales. La mayoría de las guitarras usan potes de Audio para todo, pero el pote lineal es más progresivo al girar. Es cuestión de gustos. Lo que tienes que tener claro es que girados al máximo tanto LOG como LIN van a sonar exactamente igual.

Es importante usar potenciómetros de la misma resistencia. Tradicionalmente se usan potes de 250K Ohm, pero con pastillas con mucha salida a veces se montan de 500 K Ohm. La idea es que a cuanta más resistencia tengan los potes más aguda va a sonar la guitarra, hay gente que monta potes de 1K Ohm para que suene bien estridente o para compensar pastillas con poca pegada en los agudos.

En este articulo hablamos más de potes y cómo usarlos.

El condensador.

El condensador colocado en paralelo entre la señal y la tierra (o masa) va a permitir que se filtren únicamente las frecuencias altas, por eso se usa en el circuito de tono. Originalmente las Stratos llevaban un condensador de .047 µF. Pero en las Stratos modernas se suele usar mas el de .022 µF, menos grave. Es cuestión de gustos.

Encontrareis debates acerca de cual es el mejor material para el condensador. Personalmente uso Orange Drop porqué quedan chulos y suenan bien.

El Jack de salida.

El Jack de salida es la última pieza del conjunto. La señal se conecta a la patita exterior y la masa a la patita interior.

La tierra o masa.

La tierra o masa en el circuito se debe conectar al puente, de forma que el guitarrista al tocar el puente o las cuerdas va a hacer de tierra. Todas las conexiones del circuito que van a tierra deben estar conectadas entre si. Pero hay que tener cuidado que no se formen bucles en el circuito de tierra, porqué puede dar lugar a ruidos parasitarios… y ya sabemos que una Strato no necesita más de eso.

Si lo deseas puedes apantallar el interior de la guitarra con cinta adhesiva de aluminio o cobre, o pintura especial para ello. En cualquier caso no olvides conectar el apantallado al circuito de tierra, usa un tornillo pequeño para hacer la conexión.

¿Qué cables usar para cableado de guitarra eléctrica?

Recomiendo usar cables del calibre 22 (o 22 AWG American Wire Gauge), son cables de 0’64mm de diámetro y un área de 0’3mm². Usa cables de calidad, por ejemplo estos cables van muy  bien. Usa cables de distintos colores para identificar que cable va donde. Una vez empiezas a poner cables es fácil hacerse un lio. No uses cables baratos.

Herramientas de trabajo:

Como mínimo vas a necesitar un soldador, una base donde dejar el soldador con una esponja húmeda en la que ir limpiando la punta y estaño para soldar.

Es interesante disponer de alicates de pelar cables, y si tienes mala vista como yo, una lupa y un lugar de trabajo bien iluminado.

A no ser que tengas tres manos te va a ser muy útil una base de soldado con brazos flexibles. Es realmente útil para mantener a los puñeteros cables en su sitio.

Finalmente, un tester multímetro te va a permitir resolver problemas.

Buenas prácticas para soldar el cableado de la guitarra electrica.

La Strato es la guitarra más fácil para trabajar la electrónica porqué casi todo va soldado en el guardapuas (pickguard). Muchos proveedores venden guardapuas ya cableados, y sólo tienes que soldar la conexión de la masa al puente y la conexión al Jack de salida.

No obstante aquí tienes unos cuantos consejos:

Corta los cables de manera que tengas holgura para trabajar, pero que luego no sobre demasiado cable.

Pela la cantidad justa de cable, no quieres que sobre cable y se hagan cortocircuitos.

Haz un pequeño gancho con la punta pelada del cable, así podrás sujetar mejor el cable a los huecos de conexión del switch y potes.

No calientes el estaño directamente. Calienta siempre el componente y acerca el estaño a éste. Ten paciencia y usa mascarilla, no es bueno respirar los vapores del estaño. Espera a que el estaño se enfríe antes de dejar de sujetar el cable.

La parte trasera de los potenciómetros está recubierta de estaño, se funde ligeramente al calentarlo con el soldador y así puedes enganchar el cable o el condensador.

Cuidado al soldar los condensadores. El calor del soldador puede quemar el condensador. Para evitarlo usa una pinza de cocodrilo con punta metálica para que absorba parte del calor.

Primeras comprobaciones.

Para comprobar si la placa está bien soldada haz lo siguiente:

Conecta la placa al Jack y este a un amplificador ( a poco volumen… bueno, a tu gusto)

Prueba las pastillas:

Pon el selector en la posición 1. Volumen y Tonos a tope. Toca con la punta de un destornillador cada pastilla. Al tocar la pastilla del mástil debería sonar un “toc” fuerte y con cuerpo. Al tocar las otras dos pastillas es posible que suene un poco de estática, al conectarte con la masa, pero nada más. Repite la operación para cada posición del selector. Comprueba como cambia el sonido al operar volumen y tonos.

Resolución de problemas.

Problema: No suena nada. Es un problema frecuente, cuando conectas el Jack el amplificador se queda callado… no suena ni estática. La causa es clara: en algún lugar la señal se conecta al circuito de tierra ( o has soldado señal y tierra al revés).

Solución: Usa el multímetro para identificar en que parte se da la fuga a tierra. Debes usar la función CONTINUIDAD (CONT) en el multímetro. El aparato va a pitar cuando hay conectividad entre las varillas roja y negra.

Problema: el circuito no hace lo que se supone (suenan todas las pastillas a la vez, una pastilla no suena, el tono no va… )

Solución: Analiza el esquema del cableado, identifica que es lo que tendría que suceder (que partes tendrían que estar conectadas a que partes y a que partes no tendrían que estar conectadas) y prueba con el multímetro. Es muy pesado, pero es la única manera.

Otras entradas sobre electrónica de la guitarra eléctrica

Conociendo el selector o switch de 5 posiciones de la Fender Stratocaster

Conociendo el selector o switch de 5 posiciones de la Fender Stratocaster

El selector o switch es el componente electrónico que permite en la guitarra eléctrica seleccionar las pastillas que envían la señal al amplificador. En su esencia un switch es un interruptor con varias posiciones que abre o cierra circuitos según lo hayamos cableado.

Podemos encontrar en internet, revistas y libros diagramas  que explican como cablear pastillas, potes y selectores. En estos diagramas vas a ver un dibujo del switch y sabrás que tienes que soldar este cable en esta patita y ese cable en esa patita. Sin que tengas ni idea de qué estás haciendo.

Pero si quieres ser capaz de crear tus propias modificaciones (o Mods) a tu guitarra, hacer reparaciones y apaños – que a veces toca – hay que entender que está haciendo exactamente el switch.

Conociendo el selector o switch de 5 posiciones de la Fender Stratocaster

Conociendo el selector o switch de 5 posiciones de la Fender Stratocaster



El selector o switch es el componente electrónico que permite en la guitarra eléctrica seleccionar las pastillas que envían la señal al amplificador. En su esencia un switch es un interruptor con varias posiciones que abre o cierra circuitos según lo hayamos cableado.

Podemos encontrar en internet, revistas y libros diagramas  que explican como cablear pastillas, potes y selectores. En estos diagramas vas a ver un dibujo del switch y sabrás que tienes que soldar este cable en esta patita y ese cable en esa patita. Sin que tengas ni idea de qué estás haciendo.

Pero si quieres ser capaz de crear tus propias modificaciones (o Mods) a tu guitarra, hacer reparaciones y apaños – que a veces toca – hay que entender que está haciendo exactamente el switch.

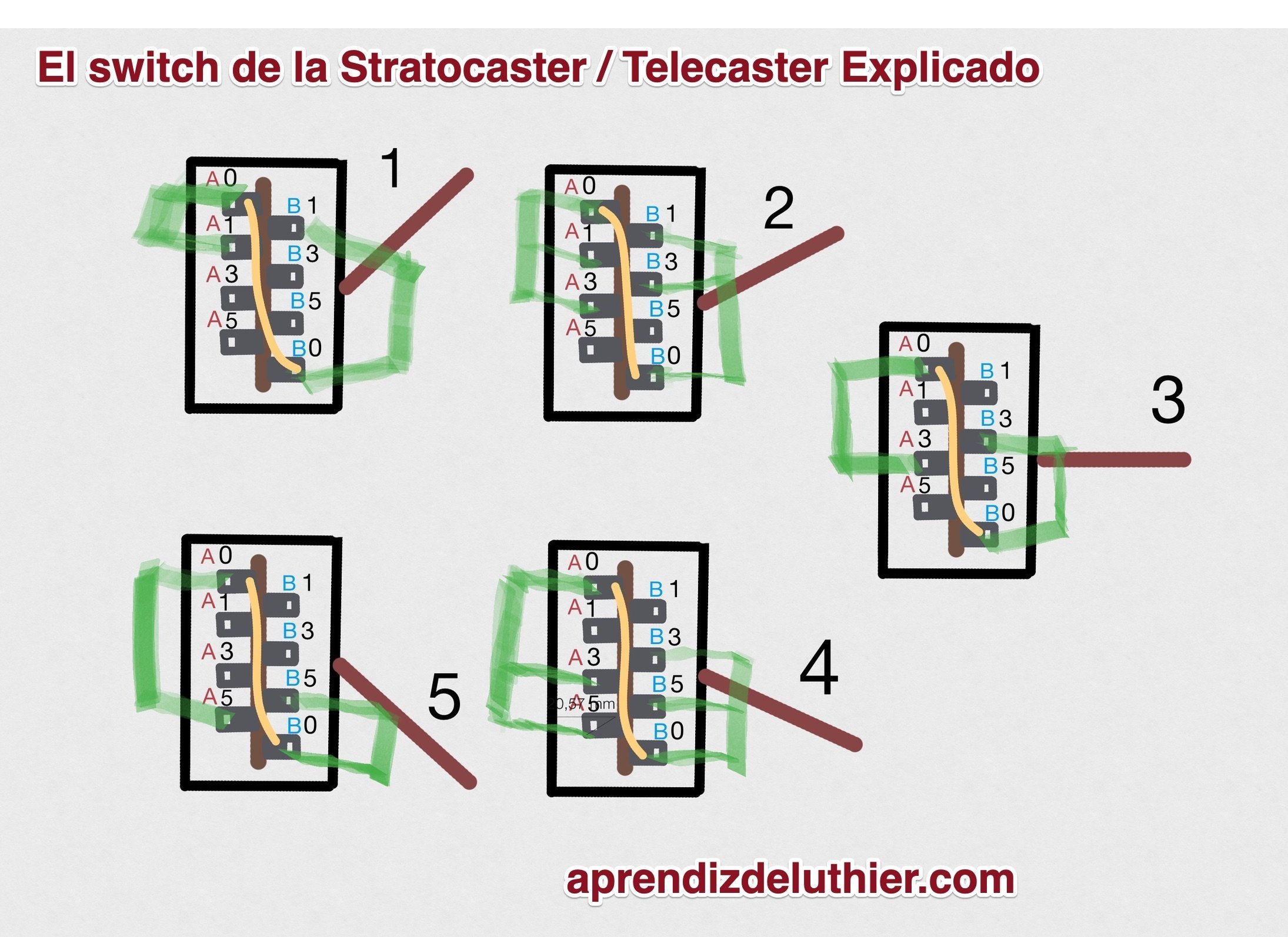

El selector o switch de la Stratocaster y Telecaster

  Conocemos el switch de la Fender Stratocaster como un selector de 5 posiciones.

¿Verdad?

Pues no. En realidad es un selector de 3 posiciones que actúa en dos grupos  de 3 vías de conexión, adaptado a 5 posiciones.

Un poco de la historia lo dejará más claro …

La historia del selector de 5 posiciones de la Fender Stratocaster.

El selector original de la Fender Stratocaster en los años 50s era el mismo que el de la Telecaster. Sólo a seleccionaba la pastilla del mástil, ella del medio o la del puente. !Sólo 3 sonidos en una Strato!

Pero, el diseño de este selector causa que cuando la palanca  se mueve de una posición a la siguiente, se realiza el siguiente contacto antes de que se rompa el contacto anterior. Los guitarristas más pillastres ( como un tal Jimmy Hendrix que se  fumaba hierbas del huerto de su abuela) descubrieron que si bloqueaban con una cerilla la palanca entre las posiciones 1 y 2 o 2 y 3 se conseguía mezclar en paralelo las pastillas implicadas.

Y,  lo que es más importante, ¡sonaba bien! Se trataba del clásico sonido Strato. Se convirtió en algo común. Todos los  guitarristas usaban cerillas para bloquear la palanca o lijaban muescas en el selector para que la palanca se quedara allí fija. La práctica fue tan generalizada que en los 70s Fender adoptó esta modificación popular en su selector. Convirtiéndose así en lo que ahora usamos y llamamos un interruptor de 5 posiciones, pero es, de hecho, un interruptor de 3. Lo que hace que entender cómo funciona sea algo lioso.

Así pues, el selector de la Telecaster de 3 vías y el de la Stratocaster de 5 vías son, en esencia, el mismo selector.

Tipos de selector para  Stratos y Teles: Fender y Import.

En nuestras Strato, Teles y clones podemos encontrar dos tipos de selector. Por una parte está el selector Fender Original.

Se trata de un diseño semicircular de los años 50. Los conectores (o patillas) se distribuyen a ambos lados del conector dejando la mecánica expuesta en el centro.

Personalmente no me gusta trabajar con él. Su diseño abierto hace que sea posible que al soldar cables te caiga una gota de estaño justo en el centro, donde está la palanca. Esa gota de estaño no hay quien la elimine y genera todo tipo de malos contactos y corto circuitos que arruinan el selector. A mí me ha pasado y no voy a volver a usarlo, a no ser que tenga que hacer alguna reparación.

El principal proveedor de componentes y herramientas para Luthiers StewMac vende su propia versión del switch de Fender pero organiza de forma distinta los conectores, supongo que para no tener problemas con patentes y cosas así. Lo que hace más complicado saber qué hace un selector cuando vas a reparar o modificar una guitarra.

El otro modelo de selector mas moderno – y en mi opinión – limpio y fácil de usar es el que se conoce como “import” switch. Ya que empezó a aparecer en las Ibanez y otras marcas orientales como Tokai o Yamaha. Hoy se puede encontrar en todo tipo de guitarras, desde guitarras de alta gama hasta guitarras baratas, pasando por las Squier de Fender.

En el switch “import” los conectores se encuentran en linea y la mecánica suele quedar oculta. Los hay de todos los precios y calidades.

El selector tipo Fender y el tipo “import” son funcionalmente idénticos, solo difieren en la disposición física de los contactos; esto significa que el esquema de funcionamiento es el mismo para ambos.

Hay que destacar que el selector no aporta nada al tono de la guitarra. Sólo conmuta mecánicamente el circuito. Lo único que nos interesa es que no haga ruidos raros al cambiar de posición y que cumpla su función.

Hay que recordar que no todos los selectores tienen las patillas organizadas de la misma manera. En función del fabricante del selector el esquema varía.  La mejor manera de averiguar cómo está conectado el switch que tienes encima de la mesa es usar un multímetro – con la función de test de continuidad.  Eso será útil también para colocar correctamente el selector en el guardapúas, no sea que quede todo al revés.

Ahora viene la parte importante:

¿Cómo varían las conexiones en el selector a medida que movemos la palanca?

El selector tiene dos grupos de 4 patillas. He llamado a los grupos a A y B. Las patillas les he numerado 1, 3 y 5 haciendo referencia a las posiciones del selector en  la Strato (1- Puente, 3-Medio y 5 Mástil). Las posiciones 2 y 4 se quedan sin patillas. La posición 2 es en realidad donde la palanca descansa tanto en 1 como en 3. Del mismo modo, la posición 4 es  cuando descansa en 3 y 5. La patilla 0 es la que se conecta con las distintas posiciones 1,3 y 5 según la palanca se va moviendo entre las 5 posiciones.

Así pues en el Switch tenemos las patillas A1, A2, A3, A0 y B1, B2, B3 y B0.

Para hacer las cosas más divertidas las conexiones A0 y B0 están siempre conectadas. ( Aunque en algunos selectores puedes romper esta conexión cortando una tira de metal que los une ).

Las siguientes dos figuras muestran cómo se comportan las conexiones a medida que se mueve la palanca. El borrón verde pretende indicar la conexión de las patillas a medida que se mueve la palanca.



Posición de la palanca    A0 conectado a B0
1 A1 B1
2 A1 y A3 B1 y B3
3 A3 B3
4 A3 y A5 B3 y B5
5 A5 B5

Recuerda que las conexiones A0 y B0 están conectadas. Así que, por ejemplo, en la posición de palanca 2 tenemos conectados entre si todos los cables que estén soldados a las patillas A0, B0, A1, A3, B1, B3.

Otras entradas sobre electrónica de la guitarra eléctrica

Conociendo el selector o switch de 5 posiciones de la Fender Stratocaster

Conociendo el selector o switch de 5 posiciones de la Fender Stratocaster

El selector o switch es el componente electrónico que permite en la guitarra eléctrica seleccionar las pastillas que envían la señal al amplificador. En su esencia un switch es un interruptor con varias posiciones que abre o cierra circuitos según lo hayamos cableado.

Podemos encontrar en internet, revistas y libros diagramas  que explican como cablear pastillas, potes y selectores. En estos diagramas vas a ver un dibujo del switch y sabrás que tienes que soldar este cable en esta patita y ese cable en esa patita. Sin que tengas ni idea de qué estás haciendo.

Pero si quieres ser capaz de crear tus propias modificaciones (o Mods) a tu guitarra, hacer reparaciones y apaños – que a veces toca – hay que entender que está haciendo exactamente el switch.
